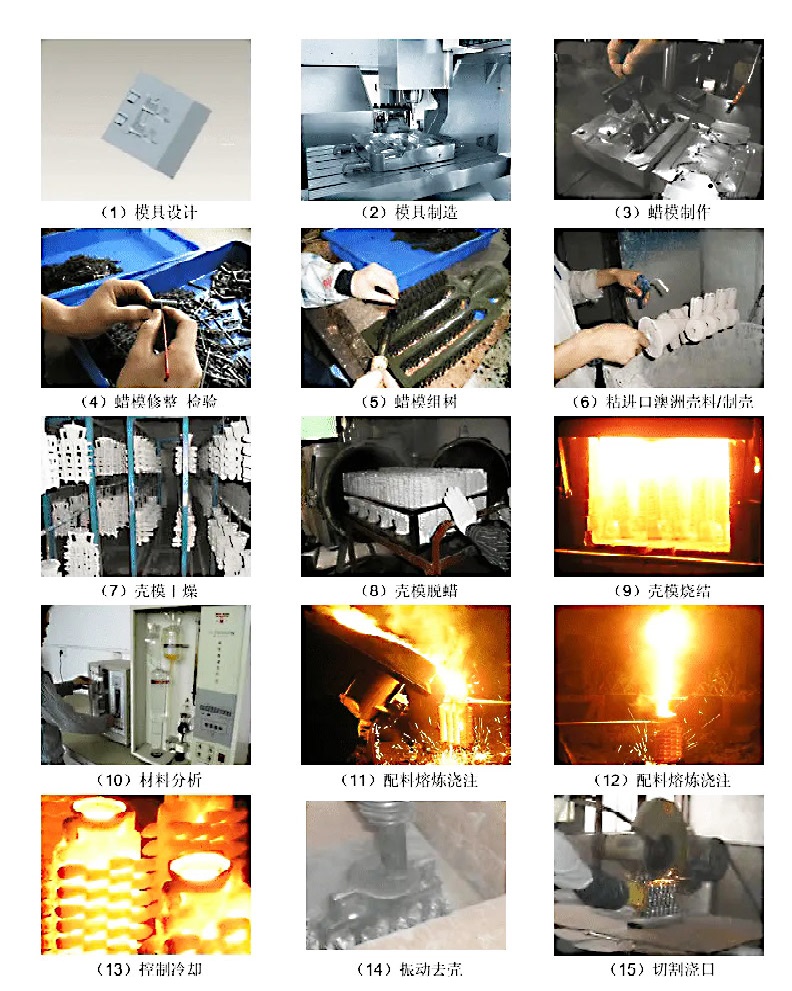

鋯英砂、鋯英粉在精密鑄造、耐火材料、耐火填料中的應(yīng)用技術(shù)：

在消失模鑄造中，如何選用涂料的耐火填料，主要考慮填料的如下性質(zhì)：

(1)耐火度；

(2)密度；

(3)熱膨脹系數(shù)；

(4)粒型與粒度分布；

(5)與金屬液的化學(xué)反應(yīng)性；

(6)發(fā)氣量；

(7)與涂料中其它成份的互融性；

(8)對操作工人健康與環(huán)境是否影響。

1、鋁礬土粉

鋁礬土以其耐火度高、化學(xué)穩(wěn)定性好，膨脹系數(shù)小且來源豐富、價格低等特點，近年來在普通鑄造鋼涂料及鑄鐵涂料中廣泛應(yīng)用。

1.1化學(xué)成分

鋁礬土中的Al2O3含量、燒結(jié)溫度及Ti02、FeO3等雜質(zhì)含量對涂料影響較大，因此選用Al2O3含量高的礦石經(jīng)1450℃-1500℃鍛燒后，精選熟料研磨，制成細(xì)粉后，酸洗處理仍是關(guān)鍵一步，不經(jīng)酸洗處理的鋁礬土除Ti02、FeO3含量較高外，鍛燒及研磨過程中混入的灰塵及機(jī)械鐵增多，(目前鋁礬土細(xì)粉的加工多以雷蒙磨為主，耐磨件大多是高猛鋼鑄件，混入的機(jī)械鐵用磁選難以除去。)制備的涂料一是耐火度受影響，二是漂浮物及沉淀物增多，影響涂料的涂刷性、懸浮性及存放時間。

1.2粒度

鋁礬土的粒度及粒度分布是影響涂層致密度和透氣性的重要因素，特別是消失模涂料，泡沫塑料模樣在燒結(jié)過程中的熱解產(chǎn)物通過涂層能否順利排出，消失模涂料的透氣性是區(qū)別于其它砂型鑄造涂料的一大特點。翔宇公司根據(jù)不同需要，將鋁礬土的粒度級配成兩種不同規(guī)格分別使用于砂型鑄造涂料和消失模涂料中。

砂型鑄造涂料所用鋁礬土粉的粒度分布為：

-270目至320目，集中率為96%

+270目不大于1%

消失模涂料所用鋁礬土的粒度分布為：

-270目至-320目78%

-200目至-270目15%

-100目至-200目5%

+100目不大于2%

以上粒度分布同時適用于其它耐火填料的級配。
